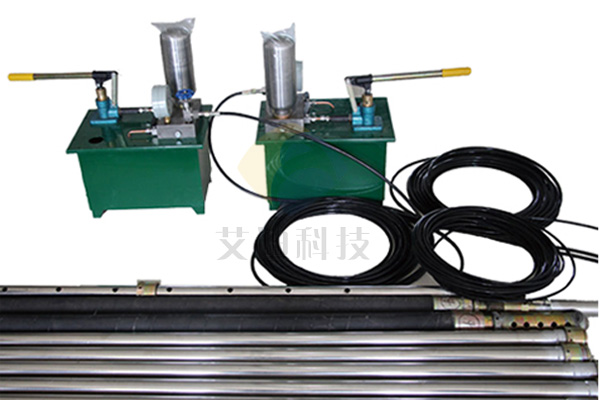

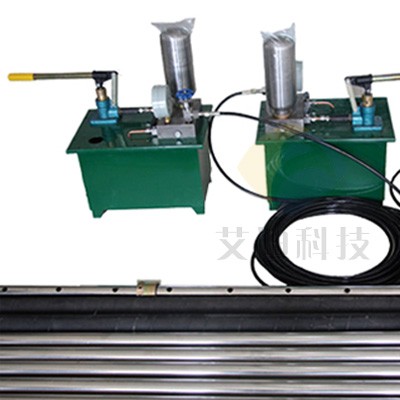

主动式瓦斯压力测定仪主要由:主机、内封孔器、外封孔器、中间连接管、双通道连接管、乳化液压力传输管、粘液压力传输管、瓦斯管、集气花管、压力输出转换接头等组成。封孔器的胶囊为双层结构，钢丝编织层外围的橡胶厚度达10mm，耐磨、耐高压。
其工作原理是“固体封液体、液体封气体”，即利用内外两个封孔器的胶囊膨胀，在封孔器之间充入具有一定压力的粘液，粘液的压力略高于瓦斯压力，粘液在压力作用下渗入钻孔周边裂隙，杜绝瓦斯泄漏，从而使测出的瓦斯压力等于该煤层真实的瓦斯压力。
技术参数
额定压力:8MPa(以下为标准参数，可根据井下实际情况定制)
封孔孔径:75—110mm
封孔深度:15--20m
封孔长度:6--10m
封孔粘液段长度:2--6m
胶囊尺寸: ∮65×2000 mm
密封粘液成分:膨润土+水
储能罐额定压力≥10Mpa
加压泵给定压力≥10Mpa
封孔段煤层坚固性系数:f≥0.5
测量时间:一般2—4天
每节钢管长:2m
